【污水處理車整車技術參數】

產品商標

程力威牌

公告批次

335

產品名稱

污水處理車

產品型號

CLW5071TWC6

總質量(Kg)

7360

罐體容積(m3)

額定載質量(Kg)

外形尺寸(mm)

5387,5637,5995×2050×2480

整備質量(Kg)

7230

貨廂尺寸(mm)

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

2

鞍座最大載質量(Kg)

接近角/離去角(°)

27.7/14

前懸/后懸(mm)

1055/1632

軸荷(Kg)

2640/4720

最高車速(Km/h)

110

備注

該車裝有真空泵,高壓泵,排污泵等裝置,主要用途是將污物從污池吸出,再將污物分離為水和固體污物;

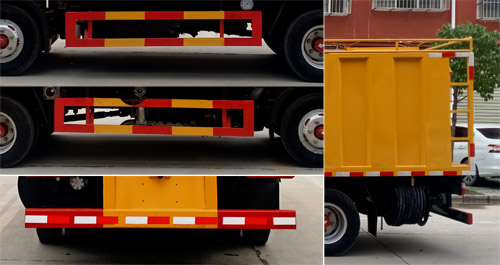

整車長/軸距對應關系為(mm):5995/3308,5637/2950,5387/2700;防護材料:Q235A碳鋼,連接方式:

左右側面及后下部防護均采用焊接連接,

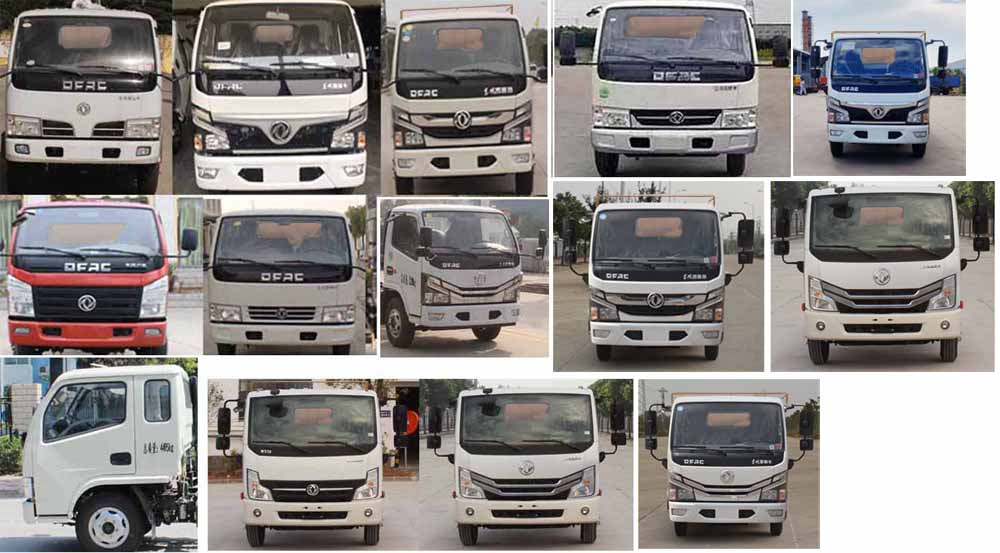

后部防護斷面尺寸(mm):100×50,后部防護離地高度(mm):400;隨底盤選裝駕駛室;ABS廠家及型號:

襄陽東風隆誠機械有限責任公司/ABS/ASR-12V-4S/4M.

【污水處理車底盤技術參數】

底盤型號

EQ1075SJ3CDF

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距 (mm)

2700,2950,3308

輪胎規格

7.00R16,7.00R16LT

鋼板彈簧片數

6/6+5,3/3+3

前輪距(mm)

1525,1519,1503,1613

燃料種類

柴油

后輪距(mm)

1498,1516,1586,1670

排放依據標準

GB3847-2005,GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量(ml)

功率(Kw)

序號

名稱

型號、規格

數量

1

汽車底盤

EQ1041SJ3BDF

1

2

底盤發動機

YCY24140-60

/D20TCIF1

/CY4BK461

1

3

發電機組

XL-40KW

1

4

配電柜

德力西

1

5

真空泵

2BVA5111

1

6

排污泵

 ZWLI00-100-15

1

7

疊螺機

XLDH-401/XLDH-402

1

8

加藥箱

XL-600

2/3

9

加藥泵

G20-1

1

10

污水分離箱

XL-80

1

11

污水箱

4m3

1

12

LED屏

XL-160*32單色屏

1

13

高壓泵/清洗泵

XV32

1

14

清洗水箱

0.5m3/3m3

1
